老化房的溫度控制器主要分為三類
老化房主要是以控制一個相應的溫度來對產品進行壽命老化測試或極端溫度條件下對產品做適應性測試等，因此，其溫度控制的方式與溫度控制器的選用在行業內主要分為三類。

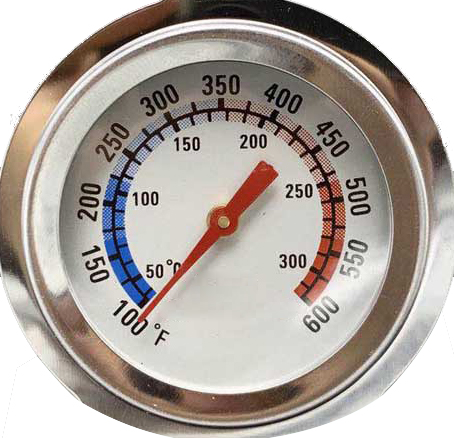

第一類是指針示，如下圖所示：
指針示的溫度計主要是基于雙金屬片受熱膨脹原理 ;
假設有兩種材質不同的金屬片A和B，A的膨脹系數大于B，將這兩片金屬片兩端固定在一起，膨脹系數大的金屬片會比膨脹系數小的金屬片更明顯的熱脹冷縮;
金屬片疊焊在一起，構成雙金屬感溫元件。
根據不同的變形的量而產生不同的轉動量，轉動的量帶動連接的轉軸，轉軸帶動另一端的指示針;
這樣指示指針就可以指在正確的讀數上，指示出了溫度。

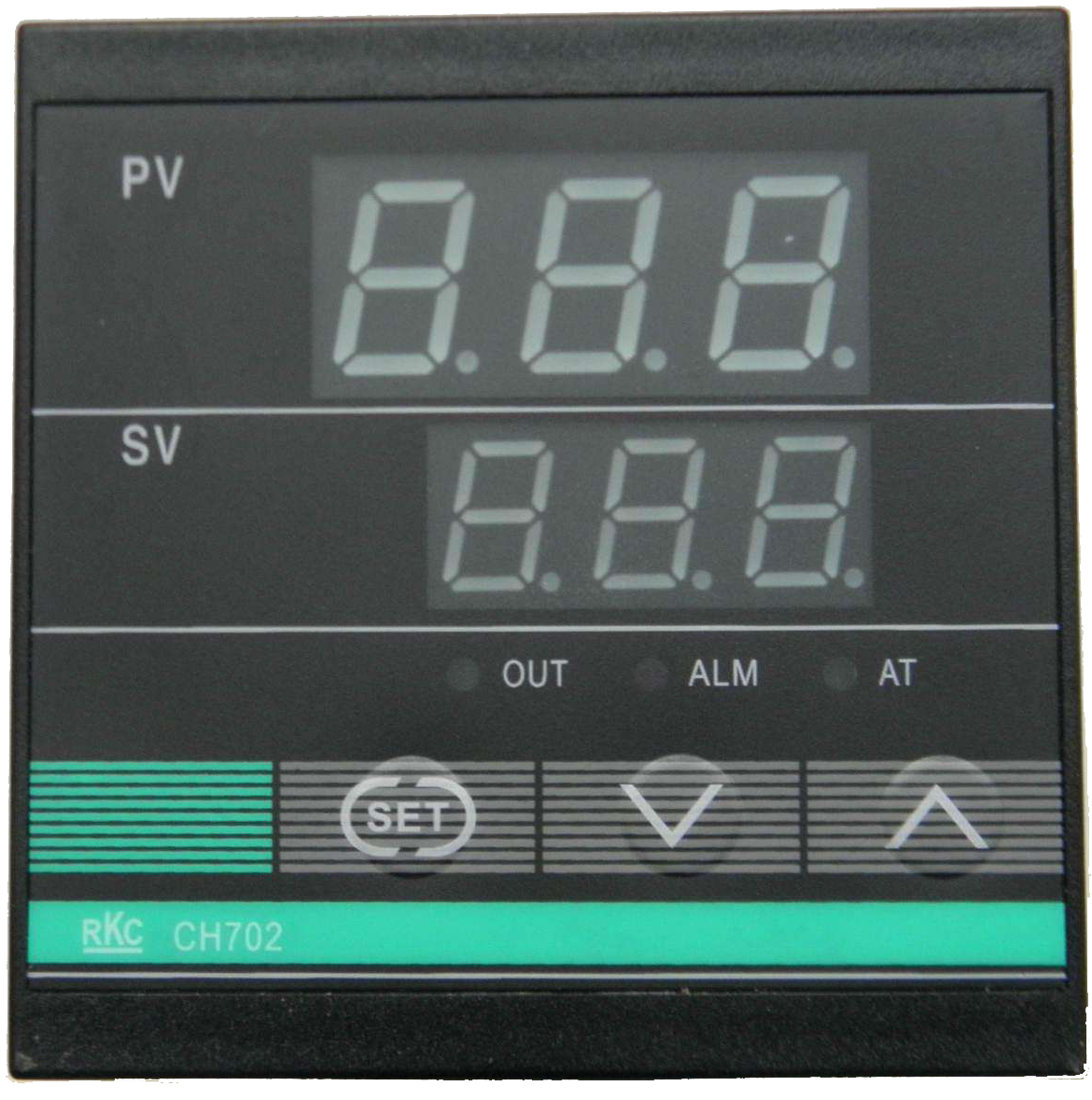

第二類是數顯按鍵溫控器，如下圖（圖片僅供參考）所示：
 數顯按鍵控制器SV為設定值，PV為老化房內的實際值；
大多采用LED發光二極管來分段顯示溫度，當溫度達到SV的溫度時，SSD加熱裝置自動PID工作；
通過溫度傳感器對老化房內的溫度自動進行采樣、即時監控；
當老化房內的溫度高于控制設定值時控制電路啟動，可以設置控制回差。
如溫度還在升，當升到設定的超限報警溫度點時，啟動超限報警功能。
當被控制的溫度不能得到有效的控制時，為了防止設備的毀壞還可以通過跳閘的功能來停止設備繼續運行。

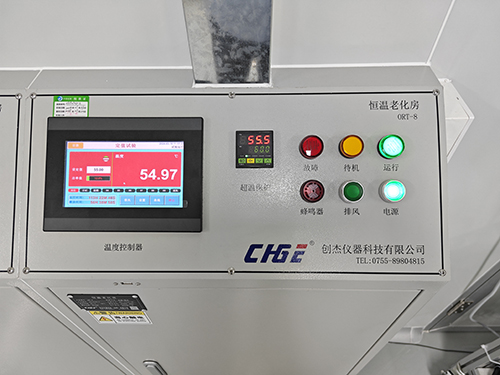

第三類為觸摸屏控制器，目前為我公司使用多數的控制器，由于其操作簡易，面板直觀，易學易懂而深受客戶的喜愛：
如上圖面板所示，溫度控制器為可觸摸，可編程，可循環時間設置等；而右側的小表也是一樣數顯的控制器我們用來做為溫度超溫時的二重保護，觸摸屏的大表里面有第一重超溫保護，而創杰的老化房共用了三重超溫保護以確保設備不會因?yàn)槌瑴厥Э囟斐蓳p失；USB接口可作為設備運行數據的導出。
|
