高溫老化房常見的幾種水平運風模式（創.杰原創）
高溫老化房可依據溫度高低與現場實際尺寸大小來設計結構建造
高溫老化房為了實現內部溫度的均勻而需要在房體內加入風循環系統，使熱風攪動并控制流向來實現高溫老化房內的溫常，而選擇什么樣的風循環結構將直接關系到內部溫度均勻度的高低；一般高溫老化房分為水平運風和垂直運風兩種，較少運用斜角反射運風的方法。本文將著重講解一下水平運風的幾種常見模式。
水平運風法：
水平運風法是將風運行的軌跡人為的在出風口控制成水平的運行方式，再經回風口回收后過加熱器再由出風口將風水平運出的一種方式，其中又分為水平底出風、水平頂出風和雙水平底出風模式以及多路水平出風模式；
1、水平底出風
 此出風模式在恒溫老化房的尺寸相對較�。ㄒ话銌蚊骘L(fēng)2-3米）的情況下較為合適；
我們都知道熱空氣是往上走的，所以采取底出風的模式其溫度適應性符合工程較佳且對均勻性來說相對友好；
溫度的高溫段使用控制在80度以下。

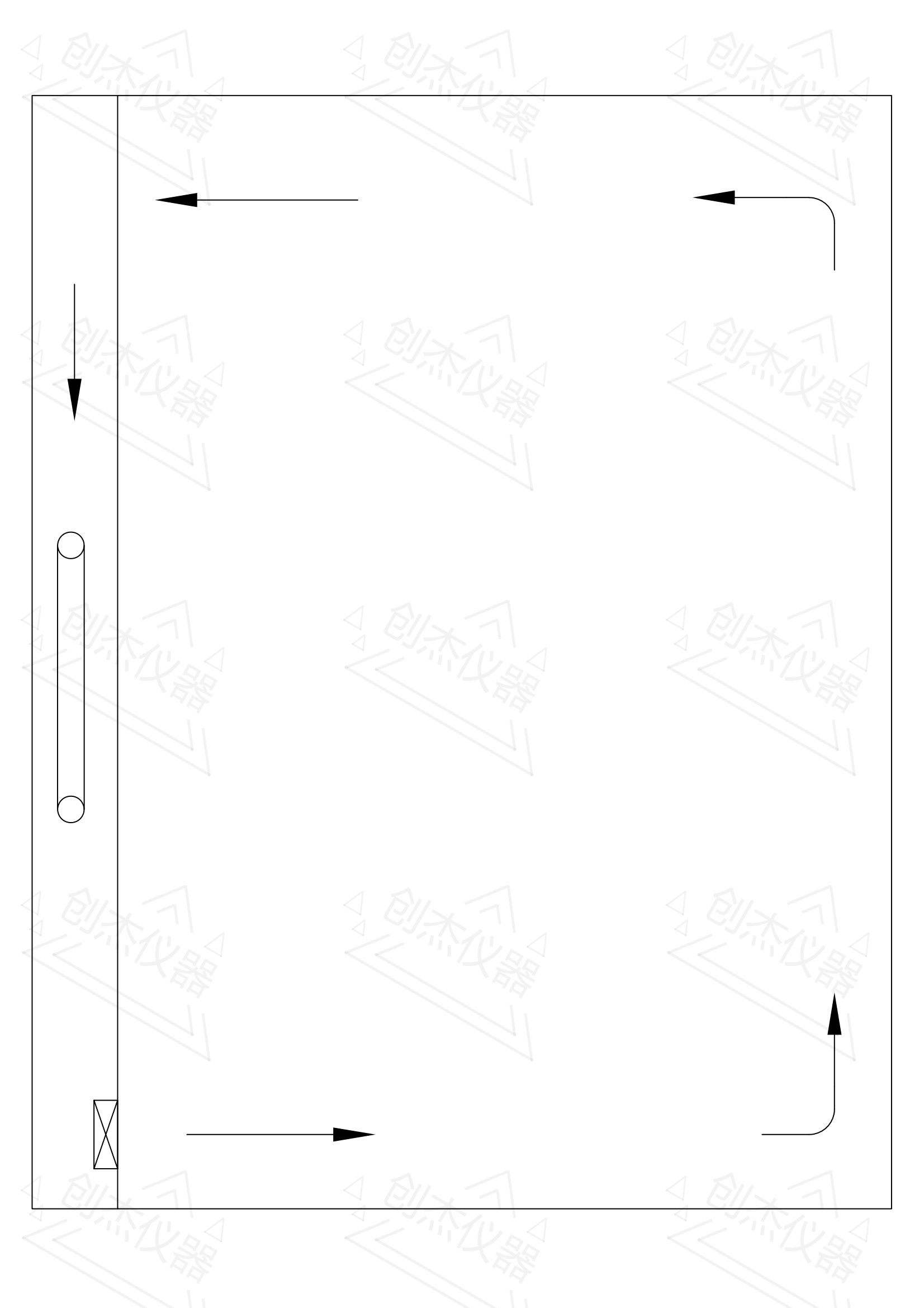

如左側示意圖所示，熱風經底部出口水平出風后，熱空器返流至回風口并經加熱器后重新從出風口吹出，以此循環往復，從而實現溫度均勻度可控，溫度可調。
出風口有電機外置和內置模式，內置模式溫度不宜超85度，外置模式溫度范圍可放寬至150度甚至200度等更高溫度，但需要循環風機的功率匹配以滿足風量適合循環。
2、水平頂出風
即出風口放在頂部，而由底部回風的模式；此模式時需要電機功率更大，以滿足壓風所需的力；與水平底出風不同的是，底出風的熱風其熱氣是主動往上走，而頂出風的熱氣需要一股外力將熱風壓去高溫老化房的底部回風口，再由回風口經加熱器往上至出風口再下壓以此往復；此模式的老化房單面風可達4-5米。
3、雙水平底出風
即底近老化房底部設計雙路出風口，一般間隔在80公分至1米，雙路水平底出風由于其以地面往上較高的位置設置有一出風口，溫常會更合理，但是針對于一些產品不能直接將風吹至其表面或風一吹產品較輕會變形或移位等情形就不合適用，因此，此模式要根據客戶的產品實際需求來定。
4、多路水平出風
 多路水平出風如左圖示例所示，在水平方向的一側設置多路出風口并在另一側設置回風口，使用風向水平運行，此方式能加大溫度均勻度的控制，但跨度建議在2米左右為宜，跨度過大由于老化房內部還要放所測試或老化的產品，會阻礙風的行進，使風力受滯，從而回風端回風不暢，影響了原本設計的高均勻度初衷；
此方式的造價在此4種水平運風模式中是為最高，且是成多倍的增高，因此適用于確需溫度高精度的企業。
