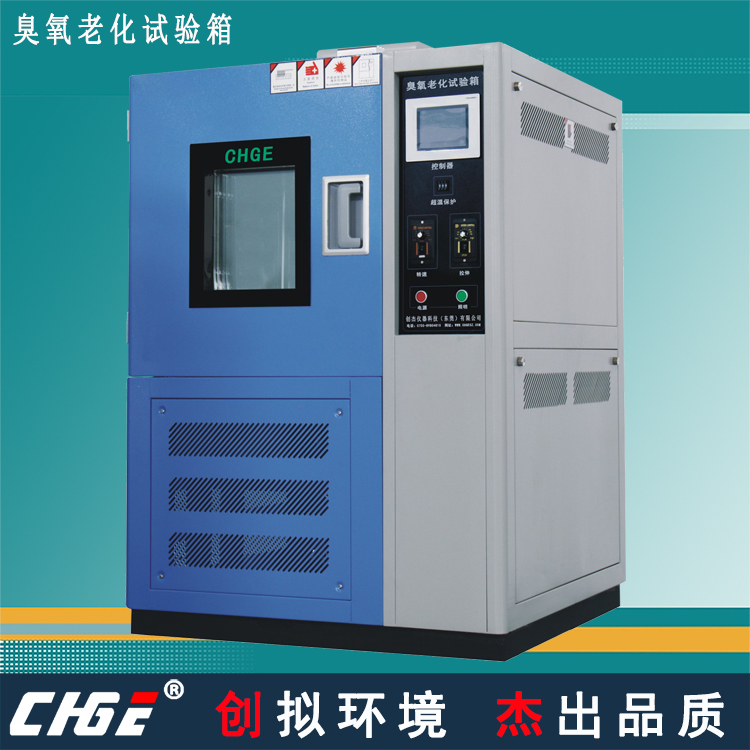

產品名稱：臭氧老化試驗箱
臭氧老化試驗箱用途：
臭氧在大氣中的含量很少卻是橡膠龜裂的主要因素，臭氧老化箱模擬和強化大氣中的臭氧條件，研究臭氧對橡膠的作用規律，快速鑒定和評價橡膠抗臭氧老化性能與抗臭氧劑防護效能的方法，進而采取有效的防老化措施，以提高橡膠制品的使用壽命。
臭氧老化試驗箱標準規格及價格：
|
產品型號
|
QL-100D/J
|
QL-150D/J
|
QL-225D/J
|
QL-408D/J
|
QL-500D/J
|
QL-010D/J
|
|
工作室尺
|
450×450×500
|
500×500×600
|
550×550×750
|
700×700×820
|
800×800×800
|
1000×1000×1000
|
|
報價
（元）
|
D
|
75000
|
78500
|
82000
|
88000
|
92000
|
99000
|
|
J
|
71000
|
73500
|
77500
|
83000
|
86000
|
91000
|
* D為動態拉伸，J為靜態。
臭氧老化試驗箱測試參數：
01.臭氧老化試驗箱容積、尺寸和重量可按客戶要求定做
02.溫度范圍：標準RT+10℃~60℃/定制0℃--85℃
03.溫度波動：±1℃
04.溫度分布精度：±2.0℃
05.濕度范圍：60%～98%R.H（選配）
06.濕度波動：±3%R.H.（選配）
07.濕度分布精度：±3.0%.（選配）
08.臭氧濃度及精度：10~1000pphm或5~500PPM（可選）±10%
09.樣架拉伸頻率：0.5±0.25Hz(動態型)
10.氣流速度：8～16mm/s
11.試驗氣體流量：20～70L/min
12.樣架轉速：360度旋轉樣品架(轉速1轉每分鐘)
13.顯示系統：可顯示臭氧濃度、箱內溫度、試驗時間等
臭氧老化試驗箱符合國家標準：
GB/T7762-2003硫化橡膠或熱塑性橡膠耐臭氧龜裂靜態拉伸試驗方法。
GB/T2951.21-2008電纜絕緣和護套材料通用試驗方法。
GB/T 11206-2009橡膠老化試驗表面龜裂法；以及其它相關標準規定的試驗方法。
臭氧老化試驗箱試驗原理及方法：
試驗方法根據試驗方法及標準可分為“靜態”和“動態”，靜態是指樣品被拉伸好后放入試驗箱做測試，動態則是把樣品放置在試驗箱的夾具上，邊拉伸邊做試驗，拉伸的浮動為被測樣品本身的5%-45%左右。
臭氧老化試驗箱禁止：
01.易燃、易爆、易揮發性物質試樣的試驗或儲存。
02.腐蝕性物質試樣的試驗或儲存。
03.生物試樣的試驗或儲存。
04.強電磁發射源試樣的試驗或儲存。
臭氧老化試驗箱結構：
01.外壁材料：鋼板烤漆（冷軋鋼板靜電噴塑）
02.內壁材料：不銹鋼SUS304
03.箱體保溫材料：阻燃防火硬質聚氨酯發泡
04.門保溫材料：阻燃防火硬質聚氨酯發泡
05.加熱器：不銹鋼帶散熱翅片電加熱器
06.循環系統：空調專用電機多葉片耐溫風扇
07.臭氧發生器：無聲放電管
08.控制器：TEMI880觸摸式控制溫度、臭氧濃度
09.臭氧傳感器：電化學傳感器
10.溫度傳感器：PT100
11.其它：裝有氣體凈化器、硅膠干燥塔、底部安裝腳輪、試驗箱門中央設有觀察窗。
臭氧老化試驗箱樣品架的要求：
01.由外殼、電子元器件、臭氧發生器這幾大部件組成
02.在所要求的伸長下用夾具固定試樣的兩端，與臭氧化空氣接觸時，試樣的長度方向要與氣流方向基本平行
03.夾具應由不容易分解臭氧的材料(例如鋁)制成。
04.使試樣旋轉速度在(20-25)mm/s之間，在一垂直干氣流的平面內，每件試樣連續地沿著相同的途徑移動
05.同一個試樣旋轉一周的時間為(8-12)min.試樣的掃描面積最少是試驗箱的有效面積的40%.
06.試樣制備應符合GB/T 9865.1的規定。試樣最好從新制模壓出的試片上裁取，如果需要，可以從成品上裁取。
07.每一試驗條件至少使用3個試樣。
08.長條標準試樣寬度為不小于10mm，厚度2.Omm士0.2mm，拉伸前夾具兩端間試樣的長度不少于40mm
臭氧老化試驗箱標準配置：
01.視窗：330x450x40mm 3層真空濾光層
02.防爆嵌入式把手
03.門鉸鏈：SUS#304
04.箱內照明燈：9W
05.引線孔：φ50mm 1個左側
06.單片門,左開,把手在右手邊。配觀察窗W300xH450㎜、照明燈、窗框/門框防凝露電熱裝置
07.控制面板：控制器顯示屏、超溫保護設定器，電源開關，照明開關，轉速調節，拉伸調節。
08.機械室：制冷機組、接水盤、排水孔，
09.配電控制柜：配電板、排風扇
10.加熱器：鰭片式散熱管形不銹鋼電熱器加熱空氣循環方式
11.加濕器：鍋爐式加濕系統，經風道系統循環方式。
12.電源線孔及排水孔：位于箱體背面
臭氧老化試驗箱制冷系統：（選配）
01.工作方式：風冷/水冷型。
02.制冷壓縮機：歐美原裝進口壓縮機。
03.制冷機控制方式：控制系統的控制器根據試驗條件自動調節制冷機的運行工況。
04.制冷劑：R404a（環保型，臭氧耗損指數均為0）。
臭氧老化試驗箱電氣控制系統：
01.溫濕度控制器：采用原裝進口5.7英寸微電腦彩色液晶顯示觸控式屏幕直接按鍵型,中英文表示之廣視角,高對比功能之溫濕度同時可程控器,具120組程序1200段次記憶,每段99Hour59Min,可任意分割設定,并附多組PID控制功能.
02.控制器規格：精度:溫度±0.1℃＋1digit、濕度±1%R.H＋1digit
03.分辨率：溫度±0.01℃,濕度±0.1%R.H.
04.溫度斜率：0.1～9.9可設定.
05.具有上下限待機及警報功能.
06.溫濕度入力信號干濕球PT100x2.
07.組P.I.D控制參數設定,P.I.D自動演算.
08.干濕球自動校正.
臭氧老化試驗箱控制器特點：
01.畫面顯示功能，采畫面對談式,無須按鍵輸入,屏幕直接觸摸選項.
02.溫濕度設定（SV）與實際（PV）值直接顯示.
03.可顯示目前執行程序號碼,段次,剩余時間及循環次數.
04.運轉累計時間功能.
05.溫濕度程序設定值以圖形曲線顯示,具實時顯示程序曲線執行功能.
06.具單獨程序編輯畫面,每頁最少可輸入5個段次溫濕度及時間.
07.中英文可任意切換。
08.故障提示畫面顯示。
09.屏幕可作背光調整。
10.屏幕顯示保護功能可作定時，TIMER或手動關閉設定。
11.程序容量及控制功能，可使用的程序組:最大120個PATTEN。
12.可使用的記憶容量:共1200 SEGMENTS。
13.可重復執行命令:每一個命令可達100次。
14.程序之制作采對談式,具有編輯、清除、插入等功能。
15.SEGMENTS時間設定0～90Hour59Min。
可程式控制器控制模組裝置：
01.具有斷電程序記憶,復電后自動啟動并接續執行程序功能。
02.具RS-232通訊接口。
03.程序執行時可實時顯示圖形曲線。
04.具有自動調節冷凍能力功能。
05.具有預約啟動及關機功能。
06.具有日期,時間調整功能。
07.按鍵及畫面鎖定（LOCK）功能。
臭氧老化試驗箱安全保護裝置：
01.壓縮機過熱
02.壓縮機過流
03.壓縮機超壓
04.冷凝風機過熱
05.壓縮機油壓保護
06.可調式超溫
07.空氣調節通道極限超溫
08.風機電機過熱
09.總電源相序和缺相保護
10.漏電保護
11.加熱加濕干燒保護
12.過載及短路保護
13.超溫?cái)嚯姳Ｗo(hù)
臭氧老化試驗箱安裝場地：
01.地面平整，通風良好
02.設備周圍無強烈振動
03.設備周圍無強電磁場影響
04.設備周圍無易燃、易爆、腐蝕性物質和粉塵
05.設備周圍留有適當?shù)氖褂眉熬S護空間
臭氧老化試驗箱環境條件：
01.溫度：5℃～30℃
02.相對濕度：≤85%
03.氣壓：86kPa～106kPa
04.電源開關：AC220V單相三線+保護地線
05.電壓允許波動范圍：AC（220±10%）V
06.頻率允許波動范圍：（50±0.5）Hz
07.保護地線接地電阻小于4Ω
08.要求用戶在安裝現場為設備配置相應容量的空氣或動力開關，并且此開關必須是獨立供本設備使用 |
