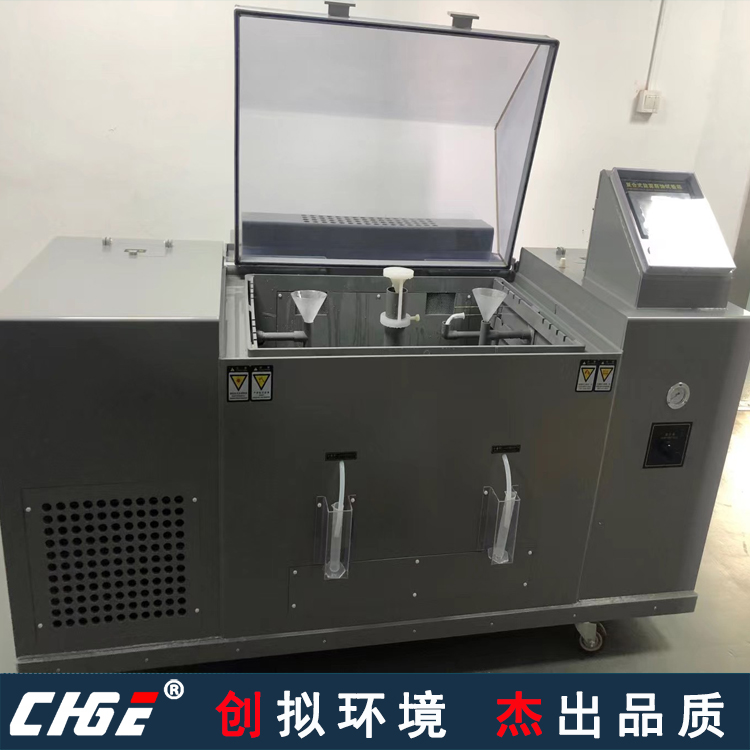

復合循環鹽霧試驗機FYWX-系列
產品功能簡介
該試驗箱突破了傳統鹽霧箱的概念，除具有通常鹽霧箱的功能外，還結合有交變（循環）鹽霧試驗的功能，提供了痂狀腐蝕和絲狀腐蝕等試驗環境，具備了干燥、濕熱、浸漬、鹽霧的試驗環境。
與傳統鹽霧箱相比，鹽霧、干燥、浸漬、濕熱等循環腐蝕對產品的作用更切合實際，因為產品都在干濕環境中運輸、保存、使用，所以，加速試驗箱應更能切合實際地，模擬這種環境，并且國外研究亦表明，循環腐蝕相對于腐蝕速率、結構、形態都非常接近于戶外腐蝕，與戶外腐蝕有著及好的相關性，并列入常用試驗范疇，越來越完善的汽車等行業的試驗都要求進行多步驟的將鹽霧、干燥、浸漬、濕熱結合起來循環。
能夠達到的最低溫度為室溫，能夠達到的最高溫度為60℃。能夠達到的最高濕度為100%，最低濕度為50%。
循環腐蝕測試是一種比傳統恒態的暴露更真實的鹽霧測試。因為實際戶外暴露通常包含干濕兩種環境，模擬這些自然的、周期性條件，實驗室加速測試才有意義。研究表明，經過循環腐蝕測試后，樣品的相對腐蝕率、結構、形態和戶外的腐蝕結果很相似。因此，循環腐蝕測試比傳統鹽霧噴淋法，更接近真實的戶外暴露。它們能有效地評價很多腐蝕機制，如一般腐蝕，電化腐蝕和縫隙腐蝕等。
循環腐蝕測試的目的是再現戶外腐蝕環境的腐蝕類型。測試把樣品暴露于一系列不同條件的循環環境中。 簡單的暴露循環，如 Prohesion干濕交替混合鹽霧試驗測試，是把樣品暴露在由鹽霧和干燥條件組成的循環中。更復雜的汽車測試方法除了要求鹽霧及干燥循環外，還要求潮濕和靜置等循環。最初這些測試循環是通過人工操作來完成的，實驗室操作人員把樣品從鹽霧噴淋箱移到潮濕試驗箱，再移到干燥或靜置裝置等。創杰儀器采用微處理器控制的測試箱可以自動完成這些測試步驟，減少了試驗的不確定性。
采用高精度觸摸屏溫濕度專用智能控制器，實現對溫度、濕度、浸漬、干燥的有效控制。
兩級進氣減壓，確保噴霧氣壓穩定。
透明玻璃觀察窗，結合除霧裝置，方便試驗過程中對試驗的清晰觀察。
噴霧塔頂錐形分散器，具有鹽霧導向和調節鹽霧均勻性及其沉降量。
完善的保護功能（缺水、超濕、過載等）并裝置有聲訊、報警、停機功能。
對噴霧用壓縮空氣進行飽和處理，確保試驗環境條件穩定，并有效防止噴嘴阻塞。
參數的實現是可以連續調節的。溫度可以設置，濕度可以設置，噴霧壓力可調等等�？刂葡到y(tǒng)及易損部件采用市面上常用的標準部件，今后容易更換。
一次試驗中可包含上述幾種狀況（鹽霧，干燥，浸漬、潮濕）的循環組合。在每種狀況的維持時間是連續可調，一旦到達設定時間，就開始進入過渡期并開始過渡期的計時。過渡期的持續時間可以用兩種方式設定，（1）是人工強制設定的，如從0到30分鐘。過渡期結束后開始下一狀況的計時（不管真實狀況是否已經達到，真實狀況實現的時間限制在下條中規定）。（2）設備自動控制的，只有轉換完全（真實狀況已經達到）后才開始計時（但可以設定一個極限時間，如30分鐘，避免過度時間太長）。以上兩種過渡方式是可以選擇的，例如從“噴霧”轉換到“干燥”和由“干燥”轉換到“潮濕”時是由人工設定過渡時間（1類過渡），而由“潮濕”轉換到“噴霧”時采用后一方式（2類過渡）。
產品主要性能
操作簡單方便
在一個獨立的試驗箱內，具有自動完成程式設定的循環試驗功能，省去了人工將受試樣板（件）從一個單一功能試驗箱轉移到另一個單功能試驗箱的繁復勞動。
微處理器可以方便地設定試驗程序，控制試驗條件，顯示試驗的過程。
高性能的全塑結構
試驗箱由堅固耐溫環氧樹脂制成，極耐腐蝕，不會對試樣板（件）造成污染，并具有很低的導熱率。且在試驗箱蓋上裝有隔熱鋼化玻璃，在試驗過程中（除霧后），可以透過玻璃觀察窗看到試樣的試驗情況。
復合鹽霧試驗箱主控制系統
復合霧試驗箱的主控制儀采用觸摸屏控制儀，中文圖形操作界面，人機界面友好。
產品主要技術指標
|
型號規格
|
FYWX/Q-750（750mm×1100mm×600mm）
|
|
FYWX/Q-900（900mm×600mm×500mm）
|
|
FYWX/Q-010（1000mm×1300mm×600mm）
|
|
溫度范圍
|
（RT+10）~60℃
|
|
濕度范圍
|
50℃，100%RH；60℃，50%RH 35%-98%RH(±5%)
|
|
溫度波動度
|
±2℃
|
|
溫度均勻度
|
≤2℃
|
|
濕度偏差
|
5%RH
|
|
鹽霧沉降量
|
2~4ml/80cm2.h
|
|
干燥、濕熱、強制干燥、浸漬、鹽霧周期
|
1min~999.9h（可調）
|
|
試樣板安裝角度
|
150~300
|
產品主要結構
|
箱體構成
|
外殼/箱蓋
|
環氧樹脂/進口8mm A級PVC增強硬質板，表面光潔平整，耐老化、耐腐蝕
|
|
箱蓋為8mm A級耐腐蝕PVC板材制造, 附前后兩個透明觀察窗口
|
|
內膽
|
環氧樹脂/8mm A級耐腐蝕PVC板
|
|
密封
|
水密封/箱蓋與箱體采用專用發泡密封圈,有效防止鹽霧外泄。
|
|
噴霧裝置
|
噴塔
|
PP材料
|
|
噴嘴
|
石英無結晶噴嘴
|
|
飽和筒
|
不銹鋼制
|
|
水管
|
耐高溫硅橡膠管
|
|
加濕系統
|
加濕管
|
鈦合金電熱加濕管
|
|
加濕儲水箱
|
PVC制水箱，水位自動控制
|
|
加濕盒
|
PVC制加濕盒
|
|
加濕方式
|
蒸汽加濕
|
|
加熱系統
|
加熱管
|
鈦合金加熱或PTC加熱/多點空氣加熱方式，升溫快，溫度分布均勻
|
|
干燥系統
|
干燥風機
|
離心鼓風機
|
|
風道
|
不銹鋼制通風風道
|
|
控制系統
|
主控制器
|
觸摸屏控制儀
|
|
低壓電器
|
西門子交流接觸器
|
|
|
歐姆龍中間繼電器
|
|
|
德力西空氣斷路器
|
|
|
固特固態繼電器
|
|
|
PT100溫濕度傳感器，并加裝不銹鋼防護套
|
|
|
人民電器熔斷器
|
|
氣動裝置
|
氣缸
|
|
安全保護裝置
|
電源超載、短路保護
|
|
接地保護
|
|
超溫保護
|
|
控制回路過載、短路保護
|
|
缺水保護
|
|
報警訊響提示
|
工作過程介紹
循環腐蝕測試的噴霧過程：
鹽霧系統由溶劑槽、氣動系統、水槽、噴霧塔、噴嘴等組成，通過伯努特原理將鹽水從儲水桶運送至試驗室內，噴霧嘴、發熱管工作為箱內提供所要求的濕度和溫度，鹽溶液通過經過噴霧被壓縮空氣霧化。
箱內溫度通過底部加熱棒升高至指定要求，溫度穩定后，打開噴霧開關，此時進行鹽霧試驗，相比較普通鹽霧試驗機，此狀態試驗室內溫度由加熱棒通過加熱空氣實現，在保證溫度均勻性的同時，最大限度的減少普通鹽霧試驗機水蒸氣對試驗結果的影響。
活動式噴霧塔設計，便于拆洗和維護，試驗空間的利用也更加靈活方便。
創杰儀器鹽霧測試系統具有以下幾個特點：
1、控制儀：控制器采用韓國原裝進口“TEMI-880”16位真彩觸摸屏，程序組120組，循環次數總計1200次。
2、溫度傳感器：防腐蝕鉑金電阻PT100Ω/MV
3、加熱方式：采用鈦合金高速加溫電熱器，多點布局，穩定均勻性好
4、噴霧系統：塔式噴霧系統，高級石英噴嘴，長時間工作無結晶，霧粒分布均勻
5、鹽液收集：符合國家標準漏斗和標準計量筒，沉降量可調可控
6、兩極進氣減壓，確保噴霧氣壓穩定。
循環腐蝕測試的濕熱過程：
濕度系統由水蒸汽發生器、鼓風、水路、冷凝裝置等組成，鹽霧測試過后，機器會設置一段除霧程序，盡快將鹽霧測試的鹽霧排出至試驗室外；然后水蒸發器會根控制器設定的溫濕度進行合適的溫度、濕度輸出，一般來說，濕度會在溫度穩定之后再進行比較精確的校準和恒定。
創杰儀器加濕器系統具有以下幾個特點：
1、采用電子并位方式微動加濕系統
2、加濕筒采用整座PVC制成，耐腐蝕
3、采用蒸發器盤管露點濕度（ADP)層流接觸除濕方式
4、附過熱、溢流雙重保護裝置
5、水位控制采用機械式浮球水閥，杜絕電子式誤動作
6、供濕水采用自動補水系統，適合機器長時間連續穩定運載
靜置及干燥過程：
靜置及干燥系統在濕熱系統的基礎上增加了干燥鼓風機，加熱絲，空氣過濾網等裝置，比如需要模擬標準大氣壓環境試驗：溫度23℃±2℃，濕度45%~55%RH，首先將上一段的濕熱試驗通過設置一段除霧程序予以快速清除，營造一個相對干凈的試驗環境，然后加濕器或除濕系統在控制器下協調工作，產生符合試驗要求的環境。
如果需要在濕熱試驗之后直接進行干燥試驗，那么排氣孔會打開，同時干燥鼓風機開始工作，在控制器上設定好需要的干燥溫度；
復合型鹽霧試驗箱符合以下標準
GB/T 2423.17-1993 鹽霧試驗
GB/T 2423.18-2000 鹽霧試驗
GB/T 10125-1997 鹽霧試驗
ASTM.B117-97 鹽霧試驗
JIS H8502鹽霧試驗
IEC68-2-11鹽霧試驗
IEC68-2-52 1996 鹽霧試驗
服務承諾
免費上門安裝調試、培訓操作人員。
產品自交付使用之日起包修壹年，但下述情況除外：
a. 需方操作失誤，出現人為故障和損壞；
b. 需方將設備轉交他人使用；
c. 其它不應由供貨方承受服務。
d. 需方自行修改儀表參數,導致設備無法正常運行.
包修期滿后提供有償服務。
設備使用條件（用戶條件）
溫度：23±3℃
相對溫度：≤75%RH
大氣壓：86～106Kpa
周圍無強烈振動
無陽光直接照射或其他熱源直接輻射
周圍無強烈氣流，當周圍空氣需要強制流動時，氣流不應直接吹到箱體上
周圍無強烈電磁場影響
周圍無高濃度粉塵及腐蝕性物質
裝場地通風良好
為保護設備的正常運行和操作方便，除保持水平以外，設備與墻壁或器物之間應預留60cm間。
有循環自來水和壓縮空氣裝置。
|
