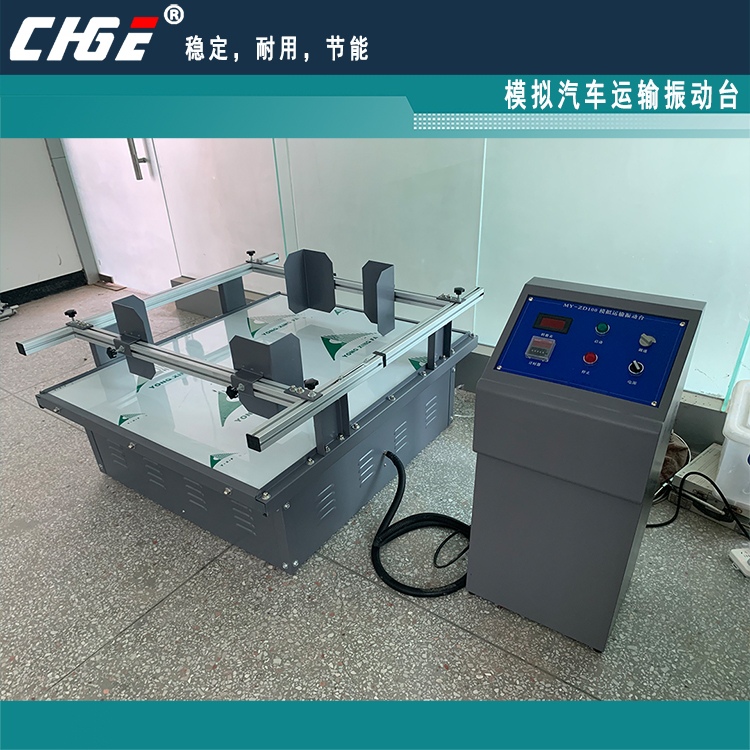

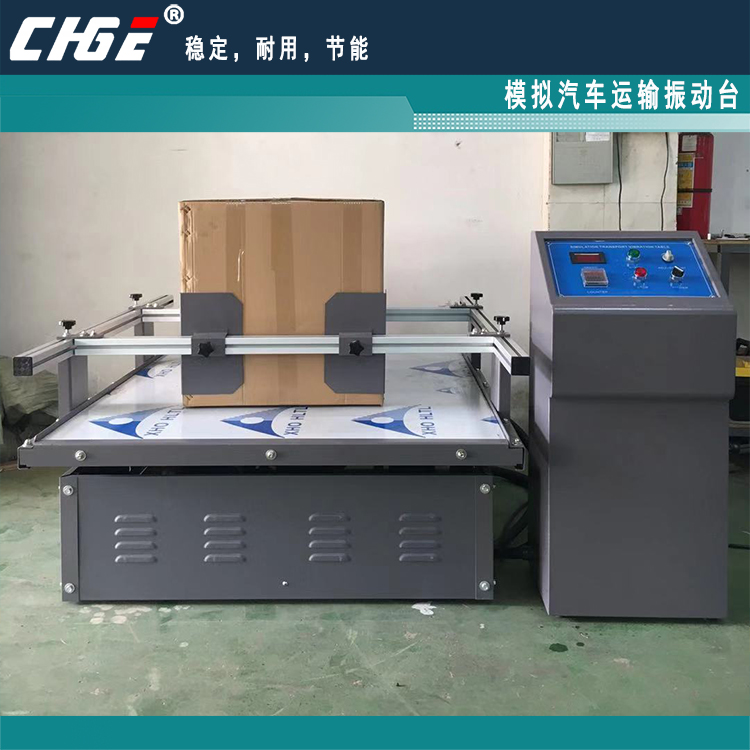

模擬汽車運輸振動試驗機（ZD100）
一、本機概述：
模擬運輸振動臺主要是模擬物品在汽車運輸途中，遇到不同的路況如：顛簸、上坡、下坡、轉彎等情況時，產品在汽車車箱內產生的物品與物品的碰撞，物品與車箱的碰撞，物品與物品的擠壓等情況，給產品造成破壞，從而進一步改進物品質量及物品包裝質量。以在實驗室獲取實際工況對于物品的影響，從而對物品及物品的包裝給予評定或確認的依據。
二、設備原理：
跑馬式振動臺根據美國及歐洲運輸標準，并參照美國同類設備改進制造。利用偏心軸承在旋轉中產生橢圓形的運動軌跡來模擬汽車或輪船運輸過程中貨物產生的振動，碰撞。將測試平臺固定在偏心軸承上，當偏心軸承轉動時，測試平臺的整個平面就會產生橢圓形的上下前后運動，調整偏心軸隨轉動速度相當于調整汽車或輪船的行駛速度。
測試標準對設備的要求如下：
ISTA測試標準是美國運輸協會標準，ASTM是美國材料協會標準，兩個標準對模擬運輸振動的設備要求都是：振幅為25.4mm(1英寸，固定)，頻率1.5-5Hz(或100-300轉/分鐘可調)，其試驗依據為：T=14200/CPM(基于總振動次數為14200次),試驗速度選擇方式.ISTA/ASTM標準有關測試方法表:
|
試驗速度(CPM)
|
對應頻率(Hz)
|
測試時間 (M)
|
|
150
|
2.5
|
95
|
|
180
|
3.0
|
79
|
|
210
|
3.5
|
66
|
|
240
|
4.0
|
60
|
|
270
|
4.5
|
53
|
|
300
|
5.0
|
48
|
三、設備特點：
1、跑馬式箱體整機采用靜電烤漆處理，工作臺面采用SUS#304不銹鋼耐磨板、設計合理，結構緊固，運行安全、穩定、準確；
2、振動頻率數顯儀表顯示且旋鈕可調，精確度高；
3、采用進口三星同步靜音皮帶傳動，噪聲低；耐用
4、試驗夾具采用導軌式，夾持產品方便、穩固、安全；
5、機臺裝有重型槽鋼底座且四角配防滑膠墊，安裝方便，運行平穩，無需安裝地腳螺絲；
6、變頻電機調速，運行平穩，負載能力強，使用壽命長；
7、裝有鋁型材護欄及振動頻率限速保護，使試驗操作更安全；
8、根據歐美同類設備改制，回轉式振動，符合歐美運輸規范。
適用于玩具、電子、家具、禮品、陶瓷、包裝運輸業對產品的包裝進行檢測試驗.
四、主要技術參數：（可定制非標）
最大試驗負載：100kg
頻率范圍：100～300rpm
振幅范圍：25.4mm（英寸）
振動方式：往復式（俗稱跑馬式）
工作臺面尺寸：L×W(cm)100×120
機體臺面：SUS#304不銹鋼
外箱體部分：電解板外烤防靜電噴粉烤漆臺面夾具鋁合金
時間設定：0seconds秒，99hour小時
啟動時間設定：0-15seconds
調速方式：變頻調速（噪音低于70分貝）
電源電壓(V/HZ)：□AC 1 ∮220/50Hz
消耗功率(KVA)：0.75
機臺重量：180
環境條件：溫度Temperature 5～40℃；濕度Humidity≤85%RH
標準：EN、ANSI、UL、ASTM、ISTA、GB/T4857.7-2005等國內外運輸標準。
五、注意事項：
1、 裝待測試樣品時，一定要裝牢固，擰緊螺絲鎖扣；
2、 測試中發現測試樣品未夾緊時，應停機后重新夾牢，機未停時嚴禁操作；
3、 測試樣品盡可能放在中間；
4、 試樣品不可超出工作臺面，不可超載。 |
