跌落試驗機出租，單翼跌落試驗機設計為產品包裝后在模擬不同的棱、角、面于不同的高度跌落于地面時的情況，從而了解產品受損情況及評估產品包裝組件在跌落時所能承受的墮落高度及耐沖擊強度。從而根據產品實際情況及國家標準范圍內進行改進、完善包裝設計。單翼跌落試驗機嚴格按GB/T2423.8等相應國家標準或按使用單位提出的技術參數設計制造。
一、 本機概述：

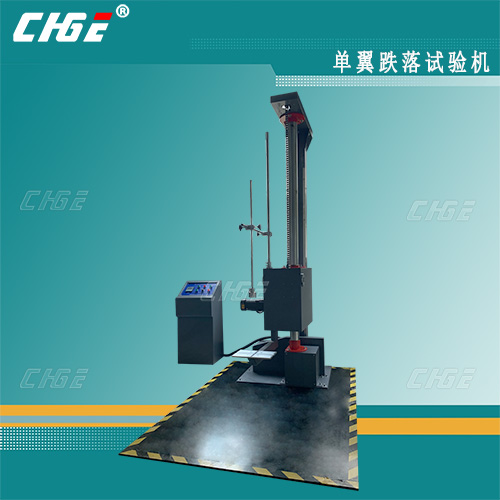

單臂跌落試驗機本機專用于測試產品包裝受到墜落之受損情況，及評估運輸搬運過程時耐沖擊強度
設計適用標準：
ISO2248 JISZ0202-87 GB/T4857.5-92
簡介編輯：
單翼跌落試驗機可對包裝件的面、角、棱作自由跌落試驗，配備數顯高度顯示儀及采用譯碼器進行高度跟蹤，從而能精確地給出產品跌落高度，與預設跌落高度誤差不超過2%或10mm。本機采用單臂雙柱結構，具有電動復位、電控跌落及電動升降裝置：使用方便；獨有的液壓緩沖裝置大大的提高了機器使用壽命、平穩性及安全性單臂設置，可方便地放置產品，跌落角度沖擊面與底板平面角度誤差小于等于5°。
原理編輯：
跌落試驗機為產品包裝后在模擬不同的棱、角、面于不同的高度跌落于地面時的情況，從而了解產品受損情況及評估產品包裝組件在跌落時所能承受的墮落高度及耐沖擊強度。從而根據產品實際情況及國家標準范圍內進行改進、完善包裝設計。本試驗機是專為測試各種產品包裝好后在搬運或運輸過種中,受到墮落而導致產品內部受損情況,而為事先預防除害,既可用本機來預期進行測試,從而得出最佳解決方法,以便在運送途中能盡量減少損失,以及評估電子組件在搬運時受落下之耐沖擊強度;包裝容器之菱、角、面均可測試之可靠性之設備。
二．主要技術參數：
1、跌落高度 mm ：300—1500可調
2、試件最大重量kg：0-80Kg;
3. 底板厚度：10mm（跌落介質：實心鐵板）
4、試件最大尺寸mm：800 x 800 x 1000
5、衝擊面板尺寸mm：1700 x 1200
6、托臂尺寸mm：160*250*10
7、跌落高度誤差：±10mm
8、試驗臺外形尺寸mm：約1700 x 1200 x 2315
9、淨重kg：約300kg；
10、試驗方式：面、角、棱全方位跌落
11.傳動方式：電動傳動
12.跌落高度誤差：1%
13.沖擊面板平行誤差：≤1度
14.跌落面在落下過程中與水平夾角誤差：≤1度
15.電源：380V1、電源：AC380V 50HZ
16.功率：1.85KWA
17. 試驗方式：面、棱、角全方位跌落
18. 高度顯示；LED儀表數字顯示
跌落試驗臺結構編輯
1.主柱采用特殊優質鋼材定做，經外圓磨加工、外表電鍍處理、堅固耐用且永不生銹；
2.臺灣ST特殊定制鏈條；
3.真正完成面、棱、角跌落試驗；
4.電動復位、電控跌落及電動升降裝置，使用方便；
5.保證貨物托架與包裝試件自由分離，實現包裝試件的自由跌落，沖擊振動小，穩定可靠；
6.配置數顯高度顯示儀及采用譯碼器進行高度跟蹤，從而能精確地給出產品跌落高度；
7.與預設跌落高度誤差不超過2%或10mm。
|
