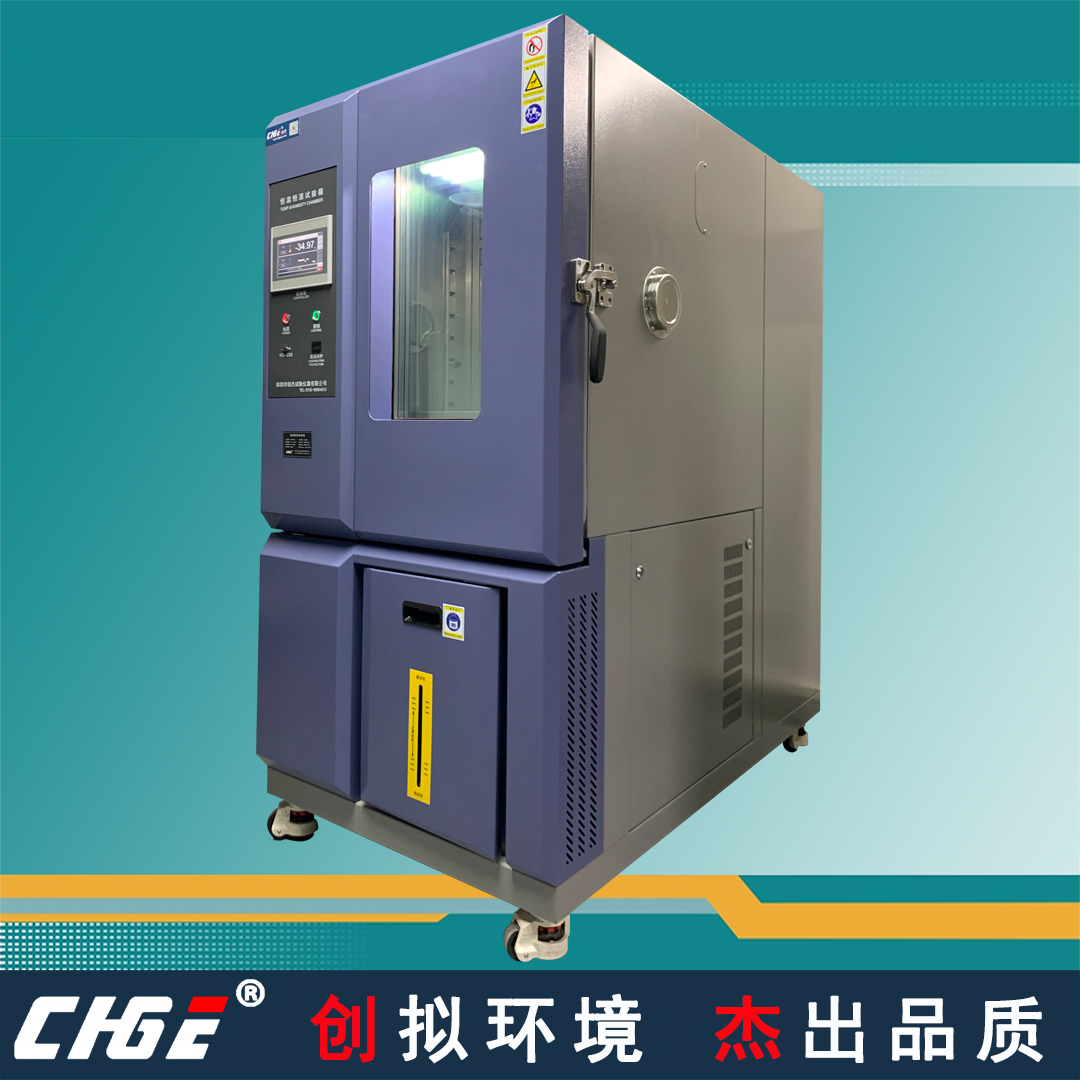

可程式恒溫恒濕試驗箱THP225-40-KM
技術參數
產品用途：本試驗設備是在航空航天、船舶、兵器、光電顯示技術、手機、電容、微馬達、電力、照明、微電子、電氣、通訊、石油化工、高等院校、科研單位等行業必備的測試設備，用于測試和確定電工、電子及其他產品及材料進行高溫、低溫、交變濕熱度或恒定試驗、雙85試驗的溫濕度環境變化后的參數及性能。
一、 主要技術指標：
*參數指標為+25度空載時：
|
型號
|
THP225-40-KM
|
|
工作室尺寸
|
500*600*750MM 深寬高
|
|
外形尺寸約
|
1550*880*1750MM 深寬高
|
|
溫度范圍
|
-40℃～150℃（范圍內任調）
|
|
濕度范圍
|
20～98%RH（相對濕度）
|
|
溫度均勻度
|
≤±2℃
|
|
溫度波動度
|
±0.5℃
|
|
濕度均勻度
|
±3%R.H
|
|
濕度波動度
|
+2/-3%R.H
|
|
溫度偏差
|
≤±2℃ (無負載，空載條件下)
|
|
降溫速率
|
約1℃/min（全程平均，非標需定）
|
|
升溫速度
|
1.0～2.5℃/min/標準平均，非標需定
|
|
程序總數
|
100組，每組100段
|
|
總功率
|
約9（KW）
|
|
使用電源
|
AC 380V 50HZ
|
二、結構簡介：
1、外膽優質冷軋鋼板加工成型，美觀易維護。
2、內膽采用高級不銹鋼（SUS304）板滿焊加工。
3、保溫材質:高密度聚胺脂化學發泡.保溫厚度為100mm
4、溫濕度循環系統:采用特制空調型低噪音長軸風扇電機，耐高低溫之不銹鋼多翼式葉輪,以達強度對流垂直擴散循環
5、門與箱體之間采用雙層耐高溫之高張性密封條以確保測試區的密閉

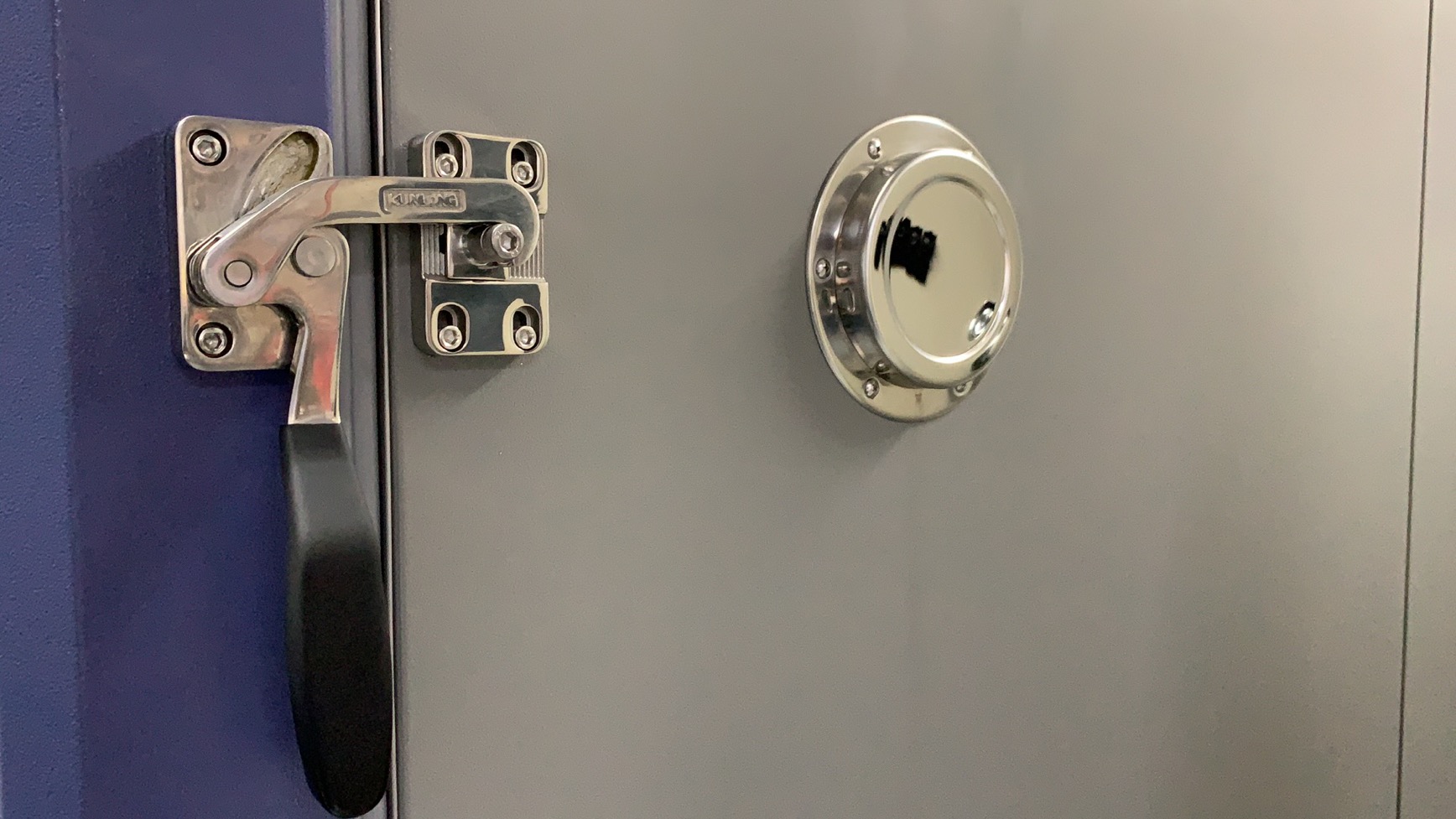

6、采用無反作用門把手，操作更容易
7、機器底部采用高品質可固定式PU活動輪，便于箱體的平面移動。
8、觀察窗 采用多層中空鋼化玻璃,內側膠合片式導電膜加熱除霜（清楚觀察試驗過程）
9、測試孔￠50mm(可機器雙側)可外接測試電源線或信號線使用(孔徑或孔數須增加需指示) 并帶有測試孔密封蓋，便于試品的電源線、數據采集線的引出。
10、層架2層不銹鋼材質。
三、加熱系統
1、優質鎳鉻合金電加熱器；（帶翅片型）；
2、高溫完全獨立系統，不影響低溫試驗、高溫試驗及交變濕熱
3、溫濕度控制輸出功率均由微電腦演算，以達高精度及高效率之用電效益
四、電路控制系統

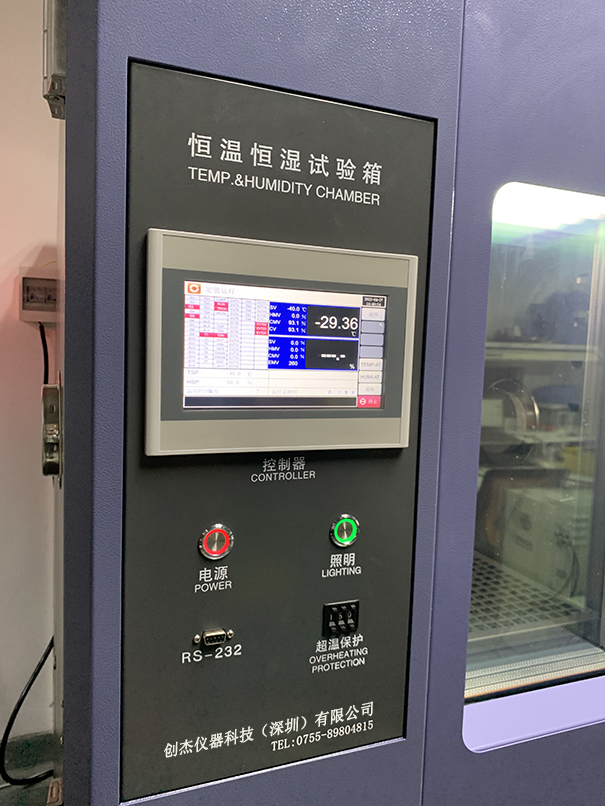

1、溫濕度控制儀表采用“7寸觸摸屏”液晶顯示-可編程微電腦PID控制SSR輸出運行。熒幕操作簡單，程式編輯容易。控制系統穩定可靠，可顯示設定參數、運行時間、加熱器工作狀態， 同時具有試驗程序自動運行。控制程序的編制采用人機對話方式，僅需設定溫度、濕度、時間就可實現自動運行功能。用戶的操作和監測都更加簡單和直觀。選配專用通訊軟件可實現遠程操作控制，本軟件基于Windows平臺設計，與其它的軟硬件具有廣泛的適應性、安全性、可靠性和先進性，加上完善的多功能安全保護和報警裝置，可實現無人值班的工作要求。設備正常運行所需的附帶條件已有配備，買方只需提供常
規的水、電資源和滿足要求的工作場地。
2、精度：0.01℃(顯示范圍)
3、解析度：±0.01℃；
4、感溫傳感器：PT100高精度鎧裝鉑電阻；
5、控制方式：熱平衡調溫調濕方式；所有電器均采用知名品牌系列產品
6、溫濕度控制采用P . I . D控制
7、具有自動演算的功能，可將溫濕度變化條件立即修正，使溫濕度控制更為精確穩定
8、控制器操作界面設中英文可供選擇。
9、資料及試驗條件輸入后，控制器具有熒屏鎖定功能，避免人為觸摸而停機
10、配備USB數據導出口；
11、控制器具有熒屏自動屏保功能，在長時間運行狀態下更好的保護液晶屏（使其壽命更長久）
12、本試驗箱回風口具有自動除霜裝置（這樣才能使試驗時產生的水蒸氣不會聚集在制冷蒸發器上，產生冰堵現象）
五、制冷系統控制
1、壓縮機：高效率鐵甲武士全封閉式制冷機；
2、制冷方式：封閉式制冷,制冷量大、噪音小、能耗低、效率高，能夠長期、穩定、可靠的運行；

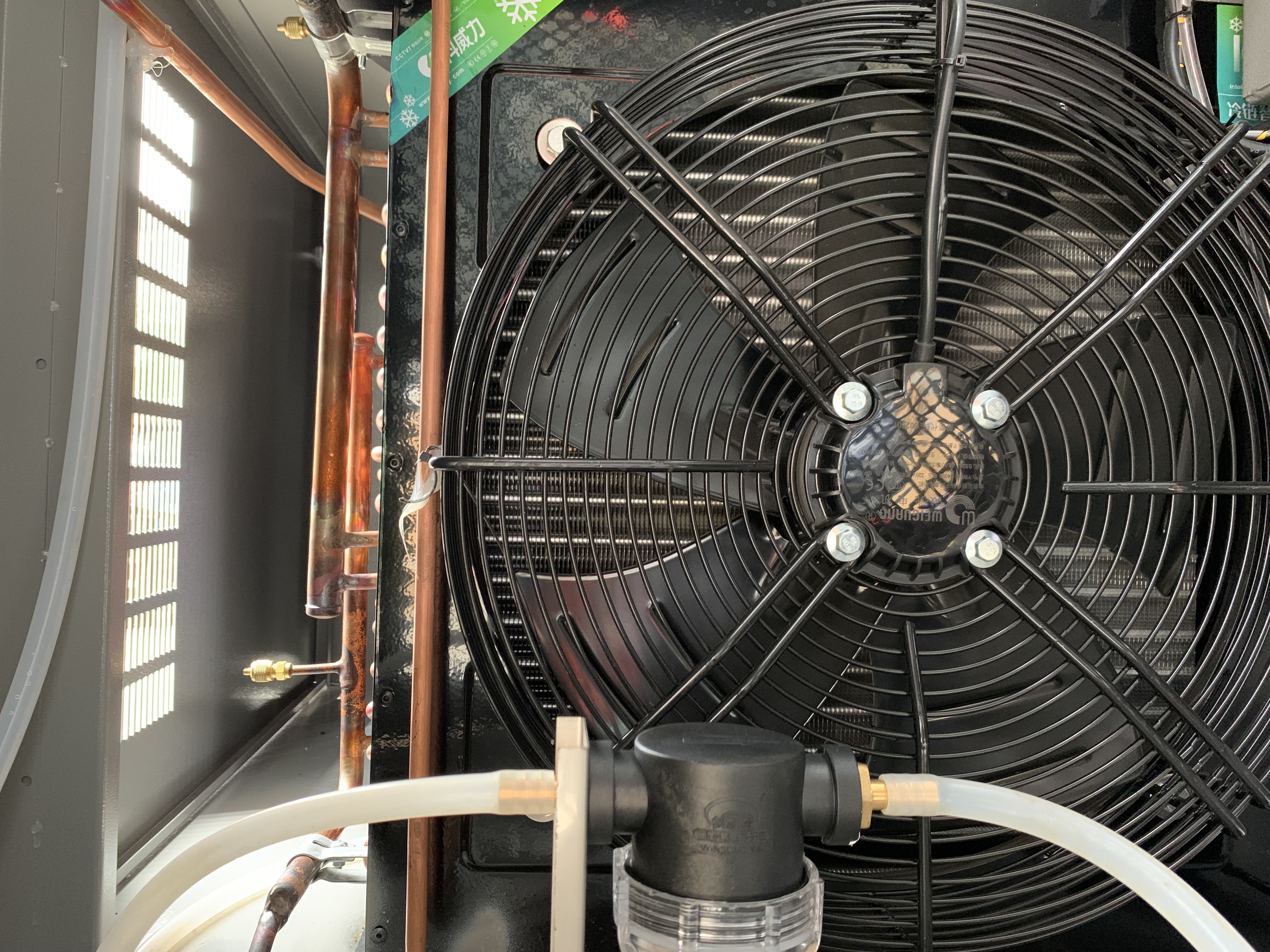

3、冷凝方式：強制風冷冷卻
4、制冷劑：R404A（ 環保型 ）
5、空氣冷卻方式：多級膜片式空氣熱交換器；
6、系統管路均作通氣加壓48H撿漏測試.
7、加溫、降溫系統完全獨立
8、內螺旋式冷媒銅管
9、斜率式蒸發器
10、干燥過濾器 、電磁閥 、控制器 、板式換熱器、分離器等均采用原裝件
11、除濕系統： 采用蒸發器盤管露點溫度層流接觸除濕方式。
六、保護系統
1、風機過熱保護
2、制冷系統過載保護
3、制冷系統超壓保護
4、測試計時報警；
5、加熱器過熱，過流保護

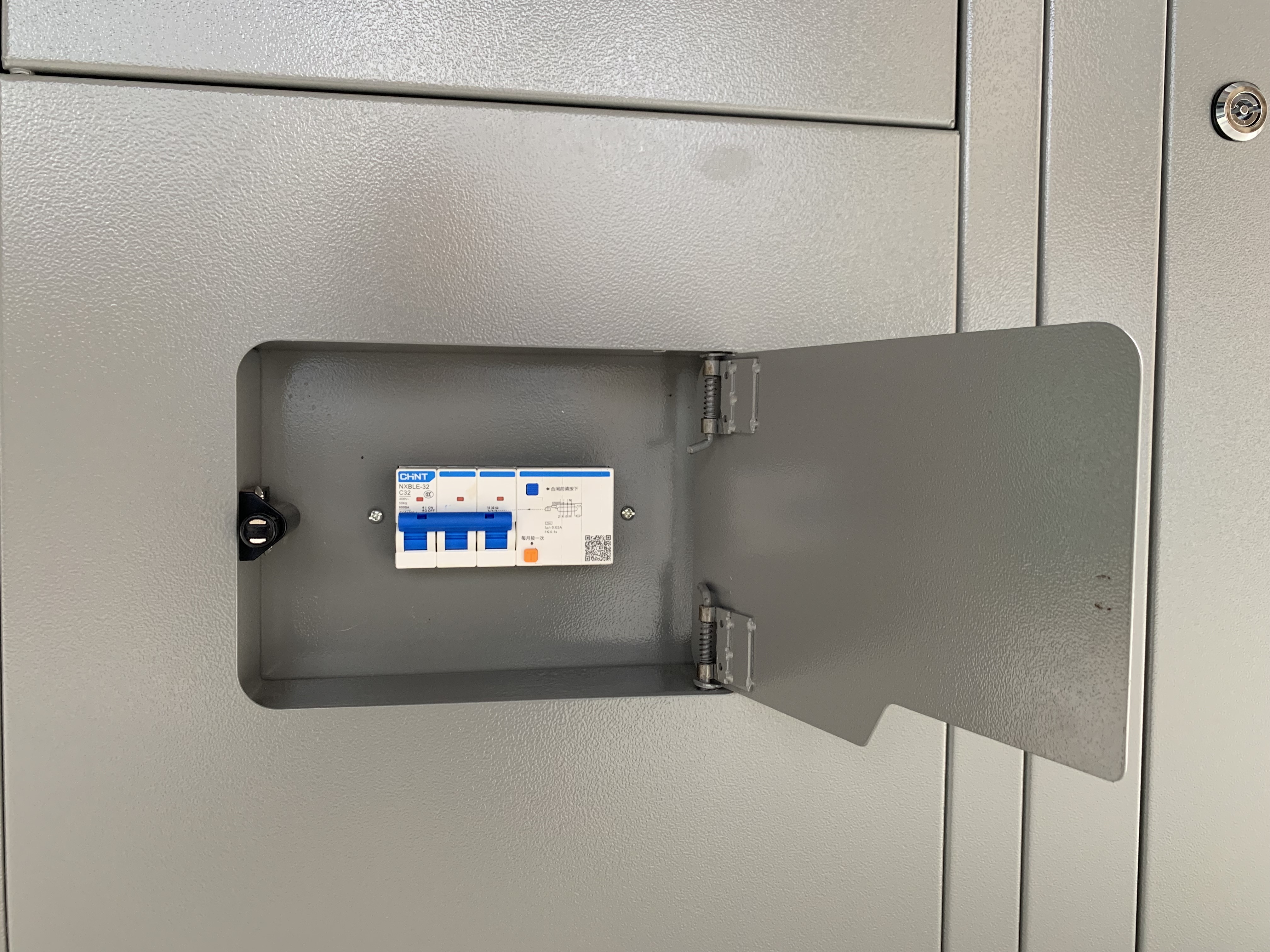

6、斷電、漏電、運行指示，故障報警保護
七、隨機資料
1、說明書、保修卡
2、操作方法、注意事項、出貨基本配件、維修保養事項
八、設備使用條件
1、環境溫度：+5℃～＋40℃（建議24小時內平均溫度≤35℃）
2、環境濕度：≤85%
3、大氣壓： 86～106Kpa；
4、電源要求：AC380（ ±10%）V/50HZ
5、環境條件：設備現場周圍無強烈振動、無強電磁場干擾、無高濃度粉塵及腐蝕性物質、無陽光直接照射或其它熱源直接輻射。
PS：操作環境需要在室溫35度以下而且通風良好
機器放置前后左右各60公分不可放置東西
|
