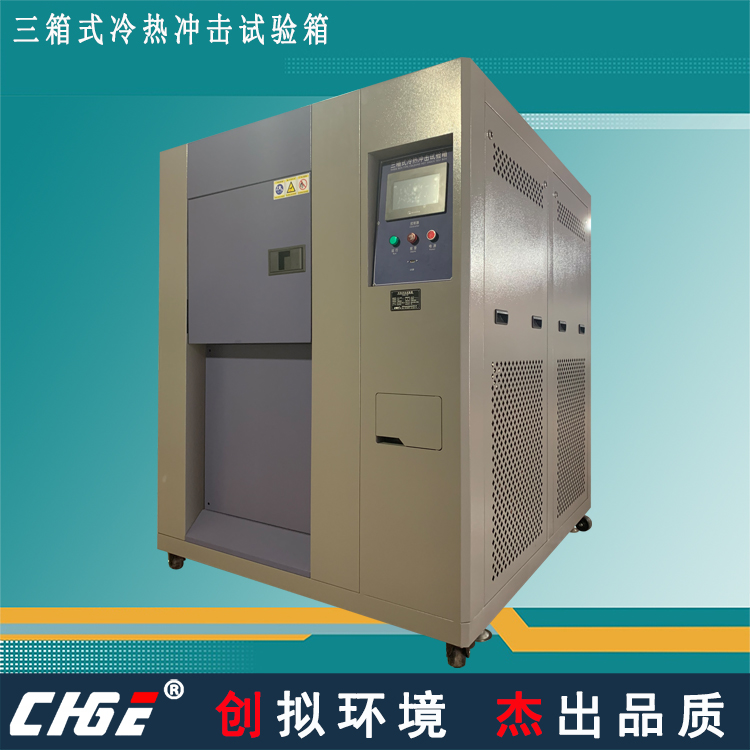

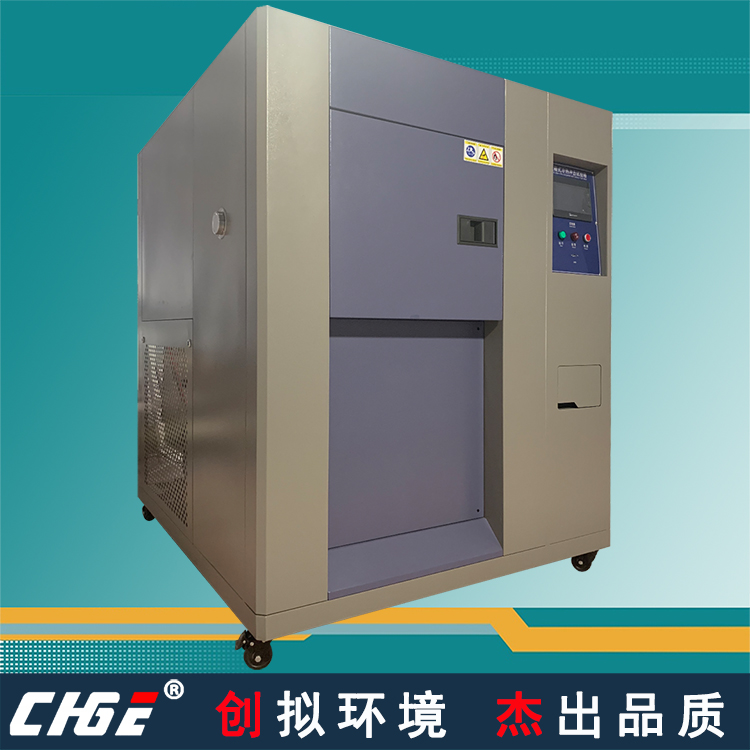

三廂式冷熱沖擊試驗箱｜高低溫沖擊箱TS主要用于做高溫到低溫的沖擊測試。本公司網站所有產品所例技術指標均為在+25度且空載時所測得之參數。
三廂式風冷/也可水冷。TS50-40
高溫槽溫度設定范圍:＋80℃～＋200℃.
低溫槽溫度設定范圍: －10℃～－50℃
溫度波動度:±1.0℃；
溫度均勻度:±2.0℃；
試驗槽溫度沖擊范圍：－40℃～＋150℃（非標可定）
溫度誤差：±2℃，其中任何1米范圍內為±2℃
工作尺寸：350×400×350， 深×寬×高 （非標可定）
外型尺寸約：1560×1360×1760，深×寬×高
安裝電源：AC380±38V／50Hz 三相五線制
總 功 率：約15kw
工質充注： R404A+R23（環保型）；
此設備分為高溫區、低溫區、測試區三部分，執行冷熱沖擊條件時，可選擇ZONE或3ZONE之功能，亦可獨立高溫或低溫之條件。測試材料置于測試區時，將電源開啟，所有風門皆動開關，高溫區即開始蓄熱、低溫區即開始蓄冷，待溫度運至設定值時，即開始執行測試條件。
1、低溫沖擊試驗時
測試區與高溫區之DAMPER關閉
通外氣（常溫）之DAMPER關閉
測試區與低溫區之DAMPER開啟
在給冷度時，低溫區所系冷度直接由風路往試品沖擊，待測試區達到測試之溫度時，低溫區之加熱器即開始加熱使溫度恒溫于測試所須之低溫條件。
2、高溫沖擊試驗時
測試區與低溫區之DAMPER關閉
通外氣（常溫）之DAMPER關閉
測試區與低溫區之DAMPER開啟
在給熱度時，高溫區所蓄之熱度直接由風路往試器沖擊，待測試區達到測試之溫度時，高溫區內之加熱器即開始做P.I.D動作，使溫度恒溫與測試所須之高溫條件。
3、常溫沖擊試驗時
測試區與高溫區之DAMPER關閉
測試區與低溫區之DAMPER關閉
通外氣（常溫）之DAMPER開啟
在與試品須經常溫測試時，高溫區與低溫區之DAMPER會自動關閉，而開啟外氣之DAMPER，外氣之吸入風扇亦自動開啟，使其試品在很短時間內達到常溫。
|
