1. 產品名稱
|

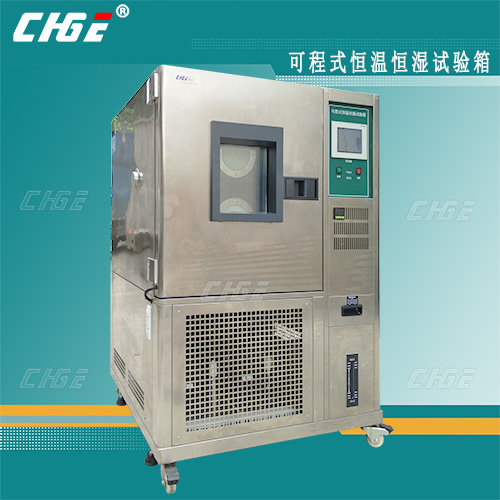

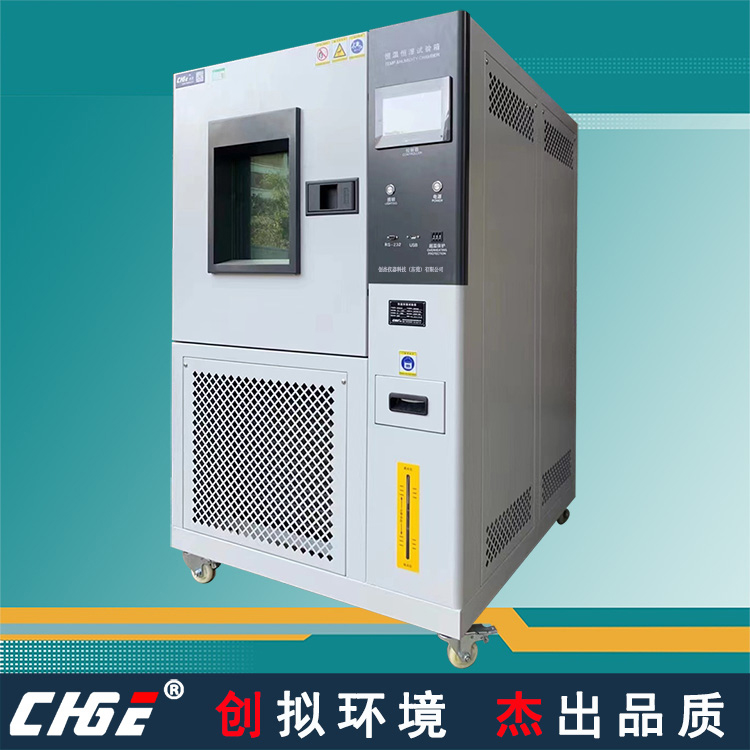

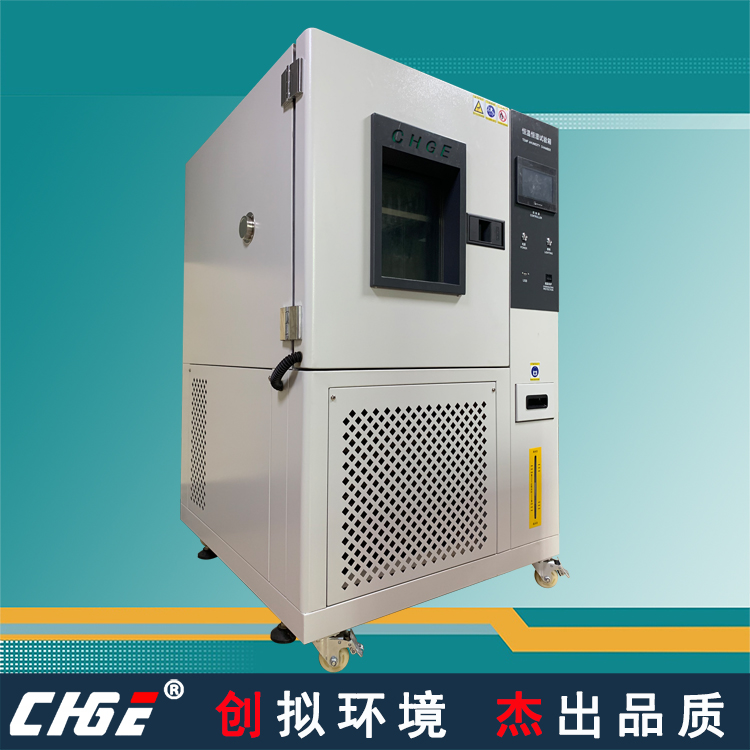

可程式恒溫恒濕試驗箱
|
|
2. 產品型號
|
THP150-40
|
|
3. 試樣限制
|
本試驗設備禁止：
①易燃、易爆、易揮發性物質試樣的試驗或儲存
②腐蝕性物質試樣的試驗或儲存
③生物試樣的試驗或儲存
④強電磁發射源試樣的試驗或儲存
|
|
4. 容積、尺寸和重量
|
|
4.1. 標稱內容積
|
150L
|
|
4.2. 內型尺寸
|
W500*H600*D500mm
|
|
4.3. 外型尺寸
|
W1050*H1600*D1050mm
|
|
4.4. 重量
|
約300㎏
|
|
5. 性能
|
|
5.1. 測試環境條件
5.2. 測試方法
|
環境溫度為+25℃、相對濕度≤85%、試驗箱內無試樣條件下
GB/T 5170.2-1996 溫度試驗設備,
GB/T2423.2-2008(IEC60068-2-2:2007)高溫試驗方法Bb
GJB150.3-1986 高溫試驗
GB/T2423.1-2008(IEC60068-2-1:2007)低溫試驗方法Ab
GJB150.4-1986 低溫試驗
GJB150.9-1986 熱試驗
GB/T2423.3-2006(IEC60068-2-78:2007)恒定濕熱試驗方法Cab
GB/T2423.4-2008(IEC60068-2-30:2005)交變濕熱試驗方法Db
|
|
5.3. 溫度范圍
|
-40℃→+150℃
|
|
5.4. 濕度范圍
|
20-98%RH
|
|
5.5. 濕度范圍
|
（30～95）%RH（參照溫濕度可控制范圍圖，無有源濕、熱負載）
|
|
5.6. 溫度波動度
|
±0.5℃
|
|
5.7. 濕度波動度
|
±2.5%
|
|
5.8. 溫度偏差
|
±2℃
|
|
5.9. 濕度偏差
|
+2/-3%RH (濕度>75%RH時)； ±5.0%RH（濕度≤75%RH時）；
|
|
5.10. 升溫時間
|
+25℃→+85℃ (非線性)常溫到85℃約需30分鐘 空載
|
|
5.11. 降溫時間
|
+25℃→-40℃ (非線性) 常溫到－40℃約需55分鐘 空載
|
|
5.12. 負載情況
|
無
|
|
5.13. 工作噪音
|
A聲級≤70dB(A)
(在環溫25℃，回聲少的隔音室內測得；采用A計權，測試8個點的平均值；各測試點水平離噪音源1米、高度離地面1米)
|
|
5.14. 滿足試驗標準
|
①GB/T 2423.1-2001 試驗A：低溫試驗方法
②GB/T 2423.2-2001 試驗B：高溫試驗方法
③GJB 150.3-1986 高溫試驗
④GJB 150.4-1986 低溫試驗
⑤IEC68-2-1 試驗A：寒冷.
⑥GB 11158《高溫試驗箱技術條件》
⑦GB/T 2423.2《電工電子產品基本環境試驗規程試驗B：高溫試驗方法》.
|
|
6. 結構特征
|
|
6.1. 保溫圍護結構
|
①外壁材料：高級不銹鋼板或 A3鋼板靜電噴涂烤漆厚度1.2MM
②內壁材料：鏡面不銹鋼板SUS﹟304 .厚度1.0MM
③箱體保溫材料：100mm耐高溫硬質聚氨酯泡沫.
④箱門保溫材料：100mm耐高溫硬質聚氨酯泡沫.
⑤箱內底部做加強結構,可承重產品150KG
|
|
6.2. 底部結構強度
|
試驗箱底部做軌道沉重能力：≤200Kg/m²(負載)，工作室底板采用4mm 槽鋼整體焊接。
|
|
6.3. 空氣調節通道
|
①不銹鋼長軸離心風機： 1臺/90W.
②風機、加熱器、蒸發器（兼除濕器）、排水裝置、壓力平衡口、可調式導風板、溫度傳感器
|
|
6.4. 試驗箱標準配置
|
①視窗320x420x40mm 3層真空鋼化玻璃.
②平面嵌入式把手，
③門鉸鏈:SUS #304進口鉸鏈
④箱內節能燈：LED燈發光方式
⑤引線孔：φ50mm 1個（配膠塞1個）
|
|
6.5. 箱門
|
① 單片門,向外打開，鉸鏈在左，把手在右（面對箱體正面時）。
② 門上配電熱防結露，門框備防結露電熱裝置
|
|
6.6. 控制面板
|
彩色觸摸式顯示屏、溫（濕）度控制顯示屏、設備累時器、超溫保護設定裝置、急停開關、運行指示燈、故障指示燈、蜂鳴器、USB接口，具備USB功能可下載曲線及數據。
|
|
6.7. 機械室
|
制冷機組、壓縮機接水盤、排壓裝置、加熱裝置，備用試樣測試電源
|
|
6.8. 配電柜
|
配電板、散熱風扇、總電源開關、裝置IO板、機床變壓器、鎮流器、中間繼電器、時間繼電器、固態繼電器、交流接觸器、熱繼電器、保險絲、斷路器
|
|
6.9. 加熱器
|
①鰭片式散熱管形不銹鋼電熱器
③ 熱控制方式：SSR（固態繼電器）無觸點等周期脈沖調寬
④ 熱功率：約5.0KW
|
|
6.10. 電源線孔及排水孔
|
位于箱體背面
|
|
7. 制冷系統
|
|
7.1. 冷熱裝置
|
①法國泰康高效率省電型超低溫冷凍系統(風冷式散熱方式).
②冷卻方式：風冷
|
|
7.2. 冷熱交換裝置
|
單雙級制冷系統，1臺TAJ2464Z法國泰康全封閉壓縮機。采超高效率 SWEP 冷煤冷熱交換設計【瑞典制 (sus#316)】，較傳統內螺旋式效益高.
|
|
7.3. 發熱負載調節
|
①采用自動調節冷煤流量裝置，有效帶走待測品發熱負載與德/日技
術同步.
②比傳統設計,控制穩定性與再現性高且達到省電、更節能之超效能.
|
|
7.4. 制冷壓縮機
|
法國泰康全封閉壓縮機
|
|
7.5. 高效率元件
|
①冷凝器﹑蒸發器采AC&R 復式擾流型鋁鰭片裝置.
②節流裝置均采用進口弛名制冷配件。
|
|
7.6． 膨脹系統：
|
容量控制之冷凍系統 （毛細管）.
|
|
7.7. 蒸發冷凝器
|
不銹鋼釬焊板式換熱器.
|
|
7.8. 制冷機控制方式
|
①控制系統的控制器根據試驗條件自動調節制冷機的運行工況.
②蒸發壓力調節閥.
③壓縮機回氣冷卻回路
② 制冷機系統設計有避震管等減振、降噪措施
|
|
7.9.制冷劑
|
霍尼韋爾R404a（臭氧耗損指數均為0）
|
|
7.10.蒸發壓力閥
|
日本鷺宮進口品牌，低濕試驗及高濕試驗長期運行時可保證蒸發器不會出現結霜而導致降溫故障等問題。
|
|
8.電氣控制系統
|
|
a) 控制器型號
|
觸摸式智能可程序溫度控制器
|
|
b) 控制器規格
|
7寸 TFT真彩LED液晶觸摸屏接口（65535真彩色，分辯率800*480）
程序容量可達13450段，超長運行，每段530小時，最大32000次循環，定值最大999999小時
24位高精度，全范圍兩位小數顯示，精確無比，無需校正
支持中文/英文界面切換，支持定值、程式模式。
支持漢字輸入，輸入程式名，和廠商信息。
自帶USB接口，可以插U盤下載曲線、歷史數據（可代替記錄儀）
內置超大存貯空間，連續24小時開機可保存3個月的數數據（采樣為1M）（可代替電腦存貯）
支持RS485、LAN（網口）、GPRS（手機）等方式通訊，方便遠程監控，數據采集。
支持輸出自由組合編程輸出，可串接并接，多種組合方式，方便做高難度機型。
快溫變控制 實現25度/分鐘，低濕度可做 3度8%。
具有T提前輸出功能、冷流量控制功能、控制壓縮機延時，無需外加時間繼電器
可選擇做溫度時也顯示濕度、缺水提前提示，自動關燈等許多人性化的控制。
同時支持干濕球方式及電子濕度傳感器
智能屏保界面，流程圖監視、免費彩頁廣告，更生動、更形象。
LED屏，亮度自動調節，體積更小、更薄、便于安裝，使用壽命更長。
提供內置SMPS的I/O RELAY BOARD-接線簡化和節省成本
觸摸交互式參數輸入方式、基于PC的方便監控
方便設定多達65種的輸出（內置計時器）方式
內置基于最先進的PID算法的自動調諧功能
提供強有力的通訊環境和支持MAX-254臺多分支結構
卓越的Fuzzy功能和ARW啟動-抑制超程
電源 電源 觸摸顯示器, 溫度模板:24V DC 300mA, 控制主板:AC100-220V 0.5A
鋰電池 設定DATA保存用(CR2032:最少 10年)
通信 通信協議 MODBUS RTU-RS485, PC Link-網口(選配)
通信式樣 最多可以連接254臺,通信速度:最大115,200bps
DATA備份 （選項） 儲存媒介 提供 USB接口可備份/歷史曲線/歷史數據
儲存功能 程式組/歷史曲線/歷史數據
主要功能 PV曲線/組曲線 實時表示溫、濕度PV,SV曲線,表示歷史儲存的曲線,表示組曲線及進行狀態
BMP 文件表示 通過USB下載歷史曲線為BMP圖片格式文件 把記錄錯誤履歷,提供使用者查閱,全部畫面提供英語、中國語
畫面保護器功能,程式運行時可以設定操作條件,一個段次的運行時間(530小時59分),每段可以設定待機開關，定值最大999999小時
|
|
7.3控制器技術參數
|
精度:溫度±0.1℃＋1digit 、濕度±1%R.H＋1digit
分辨率:溫度±0.01℃,濕度±0.1%R.H.
溫度斜率:0.1～9.9可設定.
具有上下限待機及警報功能.
溫濕度入力信號干濕球PT100x2.
9組P.I.D控制參數設定,P.I.D自動演算.
干濕球自動校正畫面
|
|
7.4控制方式
|
①抗積分飽和PID
②BTC平衡調溫控制方式+DCC智能冷量控制+DEC智能電氣控制 (溫度試驗設備)
③BTHC平衡調溫調濕控制方式+DCC智能冷量控制+DEC智能電氣控制(溫濕度試驗設備)
|
|
7.4畫面顯示功能
|
采畫面對談式,無須按鍵輸入,屏幕直接觸摸選項.
溫度設定（SV）與實際（PV）值直接顯示.
可顯示目前執行程序號碼,段次,剩余時間及循環次數.
運轉累計時間功能.
溫度程序設定值以圖形曲線顯示,具實時顯示程序曲線執行功能.
具單獨程序編輯畫面,每頁最少可輸入5個段次溫濕度及時間.
中英文可任意切換。
故障提示畫面顯示。
屏幕可作背光調整.
屏幕顯示保護功能可作定時，TIMER或手動關閉設定.
|
|
7.5程序容量及控制功能
|
可使用的程序組:最大120個PATTEN。
可使用的記憶容量:共12000 SEGMENTS。
可重復執行命令:每一個命令可達3200次。
程序之制作采對談式,具有編輯、清除、插入等功能。
SEGMENTS時間設定0～99Hour59Min。
可程序時序控制模組裝置x2組。
具有斷電程序記憶,復電后自動啟動并接續執行程序功能。
具RS-485或RS-232通訊接口。
具USB接口功能。
程序執行時可實時顯示圖形曲線。
具有自動調節冷凍能力功能。
具有預約啟動及關機功能。
具有日期,時間調整功能。
按鍵及畫面鎖定（LOCK）功能。
|
|
③ 安全保護裝置
|
|
a) 制冷系統
|
壓縮機過熱
壓縮機過流
壓縮機超壓
|
|
b) 試驗箱
|
可調式超溫保護裝置
空氣調節通道極限超溫
風機電機過熱
|
|
c) 其它
|
總電源相序和缺相保護
漏電保護
加熱管無風干燒保護
過載及短路保護
斷電保護
|
|
④ 其他特別說明
|
|
a) 電源線纜
|
5芯（三相四線+保護地線）電纜4米1條（可依客戶要求提供）
|
|
b) 引線孔
|
1個配膠塞的引線孔，直徑φ50mm規格，其位置及數量在箱體結構允許及不影響性能的條件下可按用戶要求訂制
|
|
⑤ 其他配置
|
|
⑥ 運輸
|
汽車包裝運輸
|
|
⑦ 使用條件
|
下列各項條件
|
|
a) 安裝場地
|
地面平整，通風良好
設備周圍無強烈振動
設備周圍無強電磁場影響
設備周圍無易燃、易爆、腐蝕性物質和粉塵
設備周圍留有適當?shù)氖褂眉熬S護空間，如下圖所示：
|
|
b) 環境條件
|
① 溫度：5℃～35℃ ②相對濕度：≤85% ③氣壓：86kPa～106kPa
|
|
c) 供水條件
|
外部水源供給均需使用軟化去離子水。
|
|
d) 供電條件
電源
電源容量
最大電流
電源開關
|
AC380V 三相+保護地線
電壓允許波動范圍：AC（380±10）V
頻率允許波動范圍：（50±0.5）Hz
保護地線接地電阻小于4Ω
要求用戶在安裝現場為設備配置相應容量的空氣或動力開關，并且此開關必須是獨立供本設備使用
約7.5 kW
34A
63Ａ（塑殼漏電保護器）
|
|
e) 對儲存環境的要求
|
設備不工作時，環境的溫度應保持0℃～+45℃以內
|
