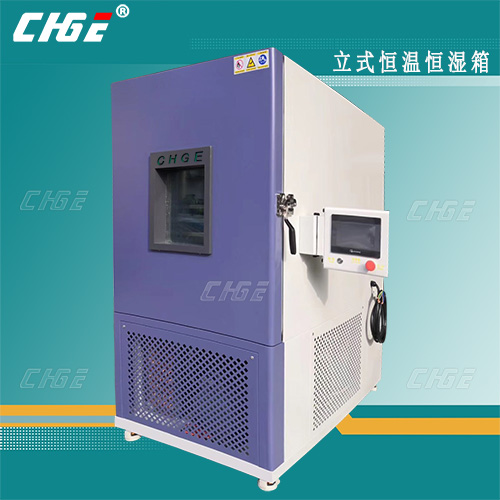

光伏組件，主要是單晶硅組件，地面用晶體硅光伏組件，地面用薄膜光伏組件等一系列的光伏組件進行高溫、低溫、交變濕熱度或恒定試驗的溫度環境變化后的參數及性能；或恒定濕熱試驗的溫度環境變化后的參數及性能。適用于學校，工廠，軍工，科研等單位。
光伏組件溫濕度循環試驗箱的熱循環試驗:
熱循環試驗：光伏組件在風速不低于2m·S-1的試驗空間內，溫度在-40℃±2℃和85℃±2℃之間循環，濕——冷（凍）試驗：在室溫下將光伏組件放入環境試驗箱內，完成10次循環。最高和最低溫度應在所設定值的±2℃以內，室溫以上各種溫度下，相對濕度應保持在設定值的±5%R·H以內。
光伏組件溫濕度循環試驗箱箱體標準規格：
|
型號 |
GDJS80 |
GDJS100 |
GDJS150 |
GDJS225 |
GDJS408 |
GDJS800 |
GDJS1000 |
|
標稱容積 |
80L |
100L |
150L |
225L |
408L |
800L |
1000L |
|
工作室mm |
D400 |
D400 |
D500 |
D500 |
D600 |
D800 |
D1000 |
|
W400 |
W500 |
W500 |
W600 |
W800 |
W1000 |
W1000 |
|
H500 |
H500 |
H600 |
H750 |
H850 |
H1000 |
H1000 |
|
外形尺寸mm |
D780 |
D780 |
D880 |
D880 |
D980 |
D1180 |
D1380 |
|
W810 |
W910 |
W910 |
W1010 |
W1210 |
W1410 |
W1410 |
|
H1500 |
H1500 |
H1600 |
H1750 |
H1850 |
H2000 |
H2000 |
|
重量 |
270KG |
280KG |
290KG |
325KG |
355KG |
700KG |
750KG |
光伏組件溫濕度循環試驗箱標配型配置和技術參數：
|
溫度范圍 |
-40℃～100℃（標準范圍，其它范圍可定制） |
|
升溫時間 |
20℃～+100℃≤30min |
|
降溫時間 |
+20℃～-40℃≤60min |
|
溫場指標 |
溫度波動度±0.5℃；溫度偏差：±2℃ |
|
濕度范圍 |
20%～98%RH |
|
濕度偏差 |
±3%RH |
|
測試方法 |
GB/T 5170.2-1996 溫度試驗設備
GB/T 5170.5-1996 濕熱試驗設備 |
|
滿足試驗標準 |
GB/T 2423.1-2001 試驗A：低溫試驗方法
GB/T 2423.2-2001 試驗B：高溫試驗方法
GB/T 2423.3-1993 試驗Ca：恒定濕熱試驗
GB/T 2423.4-1993 試驗Cb：交變濕熱試驗 |
|
箱體材料 |
外壁：冷軋鋼板靜電噴塑或優質不銹鋼板；內壁：SUS304不銹鋼板
保溫：硬質聚氨酯發泡+玻璃纖維 |
|
標準配置 |
￠50mm引線孔1個于箱體左側，不銹鋼層架2層，腳輪4個，觀察窗1個 |
|
制冷方式 |
風冷機械壓縮單級制冷方式（-40℃～150℃）
風冷機械壓縮雙級復疊制冷方式（-70℃～150℃） |
|
壓縮機 |
全封閉低噪音活塞式壓縮機，常用品牌：法國泰康，德國谷輪等 |
|
制冷劑 |
R404A/R23（環保型） |
|
控制器 |
進口觸摸屏控制器：程序總?cè)萘?20組共1200段，溫濕度循環控制系統 |
|
運行方式 |
程序方式、定值方式 |
|
程序容量 |
程序總?cè)萘?20組共1200段 |
|
控制方式 |
BTHC平衡調溫調濕控制方式，抗積分飽和PID |
|
安全保護裝置 |
總電源相序保護，漏電保護，過載保護，壓縮機過熱，超溫保護，風機、電機過熱、供水異常，壓縮機過流、超壓保護等 |
光伏組件(太陽能電池板)的設計使用年限大約是20～30年，而可靠性中的熱性能試驗是模擬地面用光伏組件的設計驗證,讓組件能夠在一般氣候下長期操作20年以上，規范要求組件需進行:Thermal cycle test熱循環測試(-40℃~+85℃ 50~200次，最長1200H)、Humidity-freeze test濕冷凍測試(85℃ 85%~-40℃ 10次，約240H )、Damp Heat濕熱測試 (85℃ 85%，1000H)，以確認組件能夠承受高溫高濕之后隨之的負溫度影響,以及對于溫度重復變化時引起的疲勞和熱失效，另外確定光伏組件曝露在高濕度下而產生的熱應力及能夠抵抗?jié)駳忾L期滲透之能力.其試驗設備設計與能力需滿足IEC61215、IEC61646 的相關溫濕度變化曲線的要求。
在組件的設計、材料、元器件或工藝作任何改變時，可能需要重新進行部分或全部鑒定試驗來確保產品定型的有效性。
IEC61215鑒定試驗程序從外觀檢查-最大功率點的確定-絕緣試驗-濕漏電試驗，熱循環試驗50次-40~+85℃，濕凍試驗10次-40~+85℃，相對濕度85%；2個組件熱循環試驗200次-40~+85℃，濕熱試驗1000小時85℃相對濕度85%的雙85實驗進行濕漏電試驗。如果IEC61853已經測試，則可省略，如組件不足設計為敞開式支承架安裝，在標準中可用太陽電池的平均平衡結溫代替標稱工作溫度。
恒溫恒濕試驗條件中，熱循環試驗從-40~+85℃分別50和200次，所加電流為標準測試條件下的最大功率點電流。濕-凍試驗時，從85℃，85%相對濕度到-40℃，10次；濕-熱試驗時，在85℃，85%相對濕度下1000小時H。
另有室外暴曬試驗，熱斑耐久試驗，紫外預處理試驗等關于氙燈耐候試驗箱與紫外老化試驗箱，色牢度試驗箱等等光伏組件測試設備供選。 |
